反应式步进电机接线方法图，手把手教学
发布时间：2020-06-16 07:39:57
如何快速掌握步进电机的接线方法呢？许多朋友刚刚接触到步进电机、步进电机驱动器的时候，对步进电机的接线方法不懂，可能甚至连接线图都看不懂，下面由深圳利记SBO讲述步进电机接线方法。
一、步进电机接线方法。
二、连接步进电机驱动器的电源。
如果我们在步进电机中使用直流24V电源，我们可以与仪表控制共用一个开关电源。

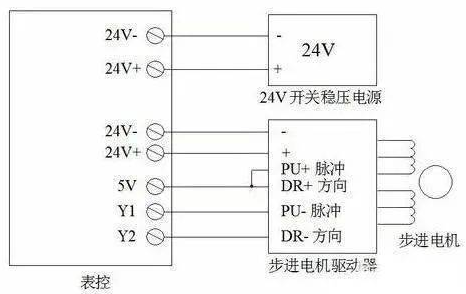

三、步进电机驱动器和表控之间的控制连接。
1.脉冲输入信号的正极和步进电机驱动器的方向输入信号连接到工作台控制的5V终端。
2.步进电机驱动器的脉冲输入信号的负端连接到表控制的Y1输出端。
3.步进电机驱动器方向的输入信号的负端连接到由表控制的Y2输出端子。
4.下一步是设置步进电机驱动器的细分，一般可放在8(1600)左右，经过初步调试，以确定细分的实际需要。
5.设置步进电机的前向旋转设置，参考该设定，并在一条线路上实现正旋转。X1是一个正启动开关。
步进电机反转设定：X2是反向启动开关，Y1输出脉冲，Y2输出方向信号。两条线路实现反向动作。
好了，深圳利记SBO以上就是步进电机的接线和最基本的设置方法，一般情况下要保证接线正确，但要特别注意电源的极性，正确的设置才能正常运行。
看到这里，应该有很多朋友对步进电机的接线方法有了一定的了解。其实步进电机就是一种将数字输入脉冲转化为旋转或线性增量运动的电磁执行器。每个输入脉冲电机轴一步一步角增量。电机的总回波角与输入脉冲的个数成正比，相应的转速取决于输入脉冲的频率。步进电机通常用于定位控制和固定速度控制。
分享几个实用的步进电机接线图和无刷电机接线图。

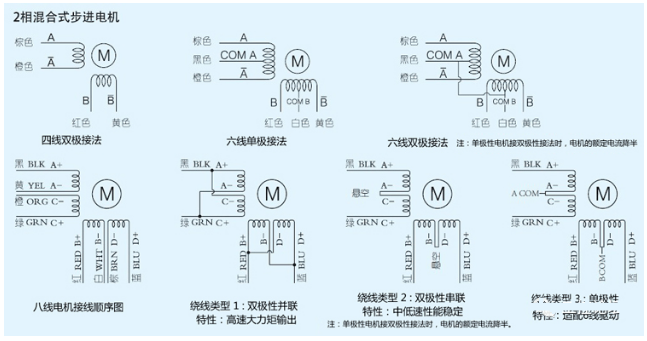

两相混合式步进电机+三相混合式步进电机+五相混合式步进电机接线图。
空心杯无刷电机接线图
工业无刷电机接线图
深圳利记SBO专注生产研发步进电机、步进驱动器、无刷电机、无刷驱动器、无刷伺服、伺服电机等。了解更多可咨询官网客服。
