二相数字式驱动器-两相全数字驱动器DM542A说明书


两相数字式驱动器DM542A 概述:

DM542型二相数字式驱动器,比M542 具有更低的电机发热、运行噪声和更高的平稳性。主要驱动42、57型两相混合式步进电机。该产品广泛应用于雕刻机、打标机、切割机、激光加工、数控机床等。在用户期望低成本、低噪声、高速度的设备中应用效果特佳。

二相数字式驱动器特点说明:

●智能电流控制,提高动态Q值,使电机发热大为降低

●光隔离差分信号输入

●抗共振技术,轻松突破中速共振区,中高速特性良好

●可驱动4,6,8 线两相步进电机

●改进型PWM控制算法使电机及驱动器发热量更小

●脉冲响应频率最高可达200KHz

●全流切换到半流无明显的噪音与振动

●具有过压、欠压、短路等保护功能


二相数字式驱动器功能说明

驱动器功能说明


数字式驱动器工作电流设定:

数字式驱动器工作电流设定:

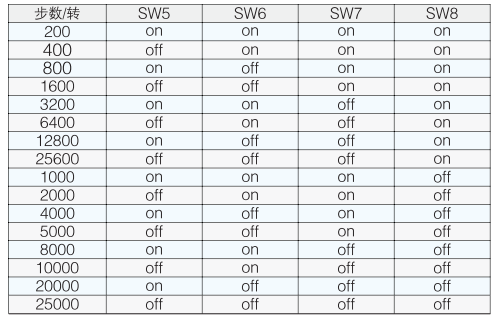

数字式驱动器微步细分设定:

 数字式驱动器
注:可根据客户要求定制细分数!

二相步进电机驱动器参数设定

DM542驱动器采用八位拨码开关设定详细描述如下:

                  工作电流设定                                             微步细分设定
DM542驱动器采用八位拨码开关设定详细描

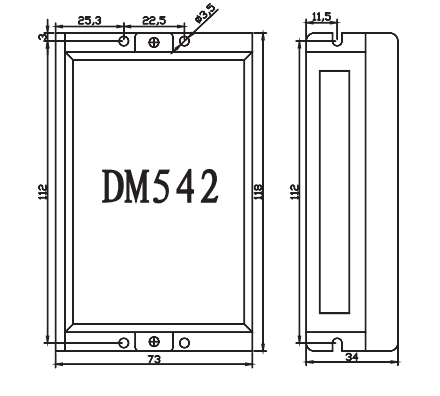

步进电机驱动器安装尺寸图

驱动器安装尺寸图
