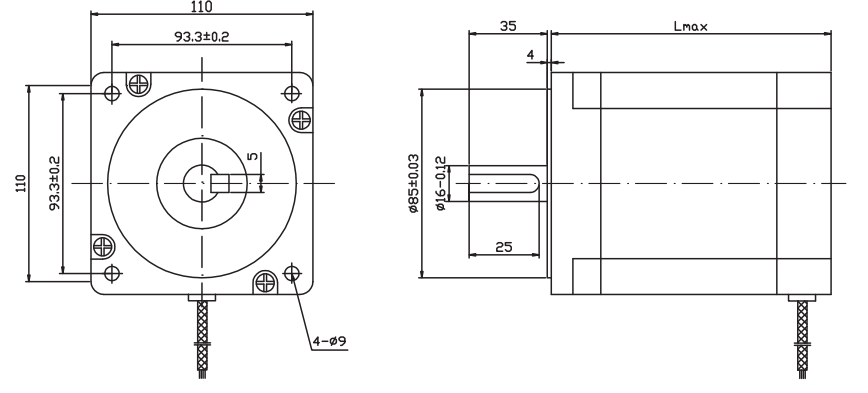

110步进电机-110mm步进电机尺寸、扭矩功率、额定
发布时间：2020-08-08 03:42:09
| 项目 | 技术参数 |
| 步距角 | 1.8° |
| 步距角精度 | ±5%（整步，空载） |
| 电阻精度 | ±10%（@20°） |
| 电感精度 | ±20%（1KHz） |
| 温升 | 80 ℃ Max.(额定电流，2相通电) |
| 环境温度 | -20℃~﹢50℃ |
| 绝缘电阻 | 100MΩMin.500VDC |
| 耐压 | 500VAC一分钟 |
| 径向间隙 | 0.02mmMax.（450g负载） |
| 轴向间隙 | 0.08mmMax.（450g负载） |
| 径向最大负载 | 220N（距法兰面20mm） |
| 轴向最大负载 | 60N |
110mm二相混合式步进电机型号、110二相步进电机额定电流、110二相步进电机转矩
| 型号 |
步距角 (度) |
额定电流（A） |
相电阻 （Ω） |
相电感 （mH） |
保持转矩（N.M） | 转子惯量（g.c㎡） |
重量 （kg） |
机身长 （mm） |
轴径 （mm） |
引线数 |
| 110HS12 | 1.8 | 5.5 | 0.70 | 9.80 | 11.20 | 5500 | 5.00 | 99 | 19 | 4 |
| 110HS20 | 1.8 | 6.5 | 0.72 | 11.50 | 21.00 | 10900 | 8.40 | 150 | 19 | 4 |
| 110HS28 | 1.8 | 8 | 0.67 | 12.00 | 28.00 | 16200 | 11.70 | 201 | 19 | 4 |
注：以上为常用电机型号，其它型号可根据客户要求定制

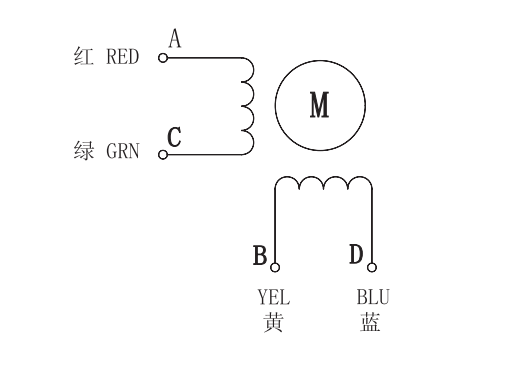

110二相步进电机接线方式，110mm二相混合式步进电机接线图示例
