三相步进电机驱动器-三相步进驱动器接线图安装
发布时间:2021-01-05 06:42:06

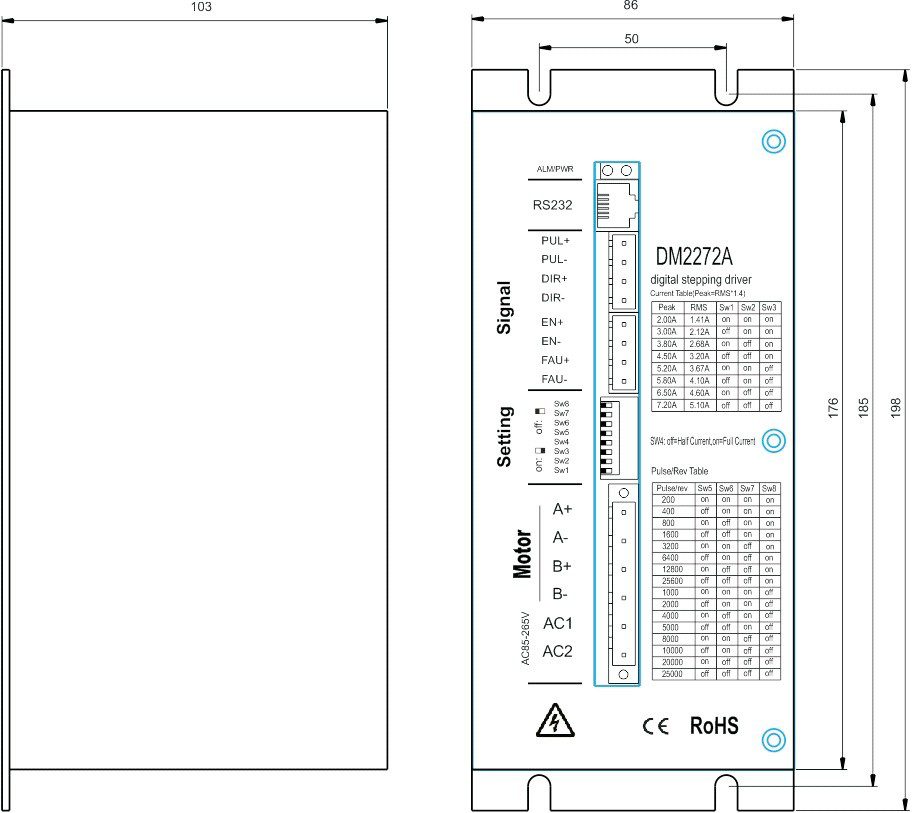

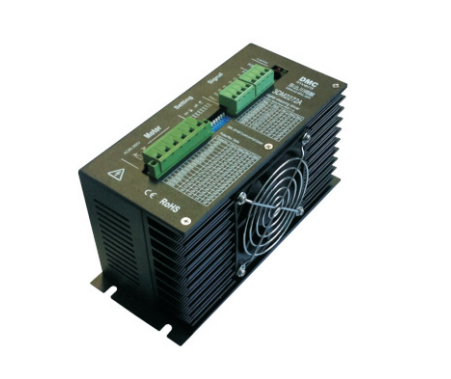

3DM2272A三相步进电机驱动器特点
●智能电流控制,提高动态Q值,使电机发热大为降低
●抗共振技术,轻松突破中速共振区,中高速特性良好。
●抗共振技术,轻松突破中速共振区,中高速特性良好。
●自适应平滑功能,低速平稳性好,噪音小。
●可驱动57,86三相步进电机驱动器
●脉冲响应频率最高可达 200KHz
●可驱动57,86三相步进电机驱动器
●脉冲响应频率最高可达 200KHz
●具有过压、欠压、短路等保护功能
●交流电压输入AC85-265V
●全流切换到半流无明显的噪音与振动
●交流电压输入AC85-265V
●全流切换到半流无明显的噪音与振动
●改进型PWM控制算法使电机及驱动器发热量更小。
●电流设定方便
●电流设定方便
●光隔离差分信号输入
3DM2272A三相步进电机驱动器产品概述
三相步进电机驱动器接口功能说明
1.控制信号接口
3DM2272A三相步进电机驱动器产品概述
3DM2272A是基于DSP控制的高压三相步进电机驱动器。它是将先进的DSP控制芯片和三相逆变驱动模块结合一起所构成的新一代数字步进电机驱动器。驱动电压为AC85V-220V,适配电流在7.2A以下、外径86-130mm的各种型号的三相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路,此电路可以使电机运行平稳,由于采用了平滑技术,低速时几乎没有震动和噪音,电机在高速时,仍保持较大的力矩。定位精度最高可达25600步/转。该产品广泛应用于木工雕刻机、数控机床、电脑绣花机、包装设备、陶瓷设备以及激光切割设备上。
3DM2272A三相步进电机驱动器电流设定
驱动器工作电流由SW1-SW3端子设定,运行电流为正常工作输出电流设置开关(详见下表)
驱动器工作电流由SW1-SW3端子设定,运行电流为正常工作输出电流设置开关(详见下表)
输出峰值电流 | 输出参考电流 | Sw1 | Sw2 | Sw3 |
2.00A | 1.41A | on | on | on |
3.00A | 2.12A | off | on | on |
3.80A | 2.68A | on | off | on |
4.50A | 3.20A | off | off | on |
5.20A | 3.67A | on | on | off |
5.80A | 4.10A | off | on | off |
6.50A | 4.60A | on | off | off |
7.20A | 5.10A | off | off | off |
三相步进电机驱动器细分设定
驱动器细分由SW5-SW8端子设定,共8档,SW4为半流功能设定。附表如下(脉冲/转)
步数/转 | Sw5 | Sw6 | Sw7 | Sw8 |
200 | on | on | on | on |
400 | off | on | on | on |
800 | on | off | on | on |
1600 | off | off | on | on |
3200 | on | on | off | on |
6400 | off | on | off | on |
12800 | on | off | off | on |
25600 | off | off | off | on |
1000 | on | on | on | off |
2000 | off | on | on | off |
4000 | on | off | on | off |
5000 | off | off | on | off |
8000 | on | on | off | off |
10000 | off | on | off | off |
20000 | off | off | off | off |
25000 | off | off | off | off |
三相步进电机驱动器接口功能说明
1.控制信号接口

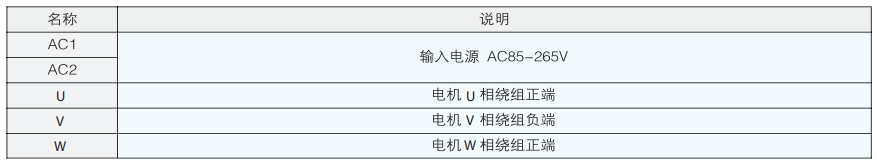

2.功率端口
3.通信端口
3DM2272A通过RS232接口与计算机通信实现设置用户细分数及改变脉冲输入方式,半流时间等参数的设定,3DM2272必须采用专用通信电缆与计算机进行通信,自行接线极易造成因接线错误引发烧毁通信接口电路。驱动器出厂参数能满足大部分用户要求,专用通信电缆作为备选件供用户选购。
三相步进电机驱动器安装注意事项:
1、输入电压低于AC85V高于AC265V时,驱动器会自动保护。
2、输入控制信号电平为5V,当高于5V时需要接限流电阻。
3、输入脉冲信号下降沿有效。
4、驱动器的散热风扇在当驱动器的温度超过48 时才开始工作。
5、驱动器温度超过80 时驱动器停止工作,故障指示灯ALM亮,直到驱动器温度降到50 时,驱动器需要重新上电才能恢复工作。出现过热保护请加装散热器。
6、过流(负载短路)故障指示灯ALM亮,请检查电机接线及其他短路故障,排除后需要重新上电恢复。
7、无电机故障指示灯ALM亮,请检查电机接线,排除后需要重新上电恢复。
