86无刷电机接线图，安装尺寸图
发布时间：2020-12-04 06:45:24

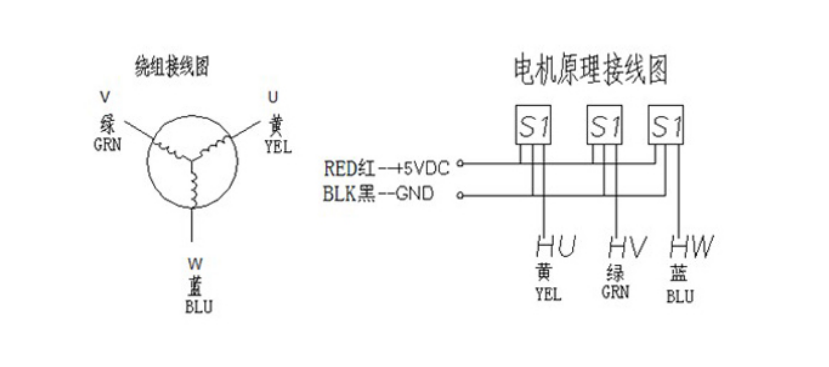

86无刷电机接线图

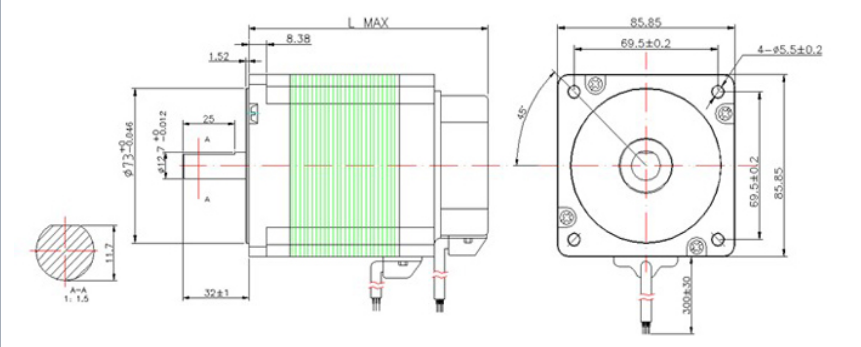

86无刷电机安装尺寸图
86无刷电机匹配驱动器：
直流无刷伺服驱动器PMS718
正弦波直流无刷电机驱动器DBLS515
驱动器参数列表：
86无刷电机安装尺寸图
86无刷电机匹配驱动器：
直流无刷伺服驱动器PMS718
正弦波直流无刷电机驱动器DBLS515
驱动器参数列表：
| 输入电压 | DC1 8V-50V |
| 工作电流 | <=10A |
| 电机霍尔类型 | 60度,300度,120度,240度 |
| 工作模式 | 霍尔速度闭环 |
|
调速方式 |
0-5V模拟量输入, 0-100%PWM输入 （PWM频率范围：1KHz-20KHz），内部给定，多段速1，多段速2 |
| 调速范围 | 0—6000RPM |
|
保护功能 |
短路：当异常电流大于50A时，产生短e路保护 l 过流：当电流超过工作电流设置值并持续一设定时间后产生过流保护 e l 过压:当电压超过55V时产t生过电压保护 欠压:当电压低于18V时s产生欠电压保护。 l 霍尔异常：包括相位异常及值异常. |
|
工作环境
|
场合：无腐蚀性，易g燃i，易爆，导电的气体，液体,粉尘 温度：-10-55℃(无冻霜) 湿度：小于90e%RH(不结露) 海拔R：小于1000m 振动：小于0.5G,10hz—60hz(非连续运行) 防护等级： IP21 |
| 散热方式 | 自然风冷 |
| 尺寸大小 | 120*76*33 单位:mm |
| 重量 |
250g |
