步进电机线路相序判断方法有哪些?


近年来,随着自动化水平的提高,步进电机在生产中得到了广泛的应用。一般情祝情况下,区分步进电机的相序和尾部主要靠外导线的颜色或长度来判断,如果由于意外情祝造成说明书或标志不清楚,如何判断接线是个难题。以下申力电机小编为您介绍步进电机相序的判定方法。
当步进电机没有标明引出线的绕组相序时,可利用万用表和直流电源找到引出线的相序。
举例来说,四相步进电动机就有5条引出线,分别为白、蓝、棕、黄、红五种颜色。由于四相步进电动机的四个绕组,都有一个端子连接在一起(公共端),因此总共是5个线头。
首先要找到公共终端。

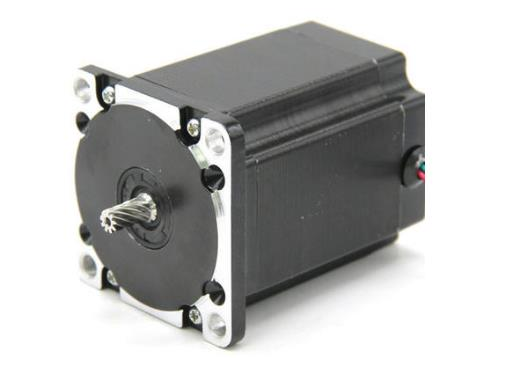

步进电机线路相序判断方法
将万用表拨入R×1档,其中一根表笔接5根线中的任何一根,另一根表笔分别接其他4根引线,当四根线电阻相等时,其中一根表笔接的就是公用端。如上面的例子所示,白色的引线是公共端。
找出相邻相序。
首先,按步进电动机铭牌上所示的电压值调整电源。
将电源正极接在公共端,负极分别触碰其余四条引出线,触碰其中一条线时,步进电机转动一点(也可用手捏住电机轴,观察步进电机是否转动),表明步进电机绕组与转子处于相邻位置,线圈通电后即可启动,如上例中的红色引出线。接着用负极触角靠近邻接的引出线,若步进电机转动,表明该绕组是红色引出线绕组的邻相,如黄色引出线。依此方法,直接找出四个相的次序。
如被测步进电机为带减速装置,因速度慢,故在接通线圈后,电机轴的转动看不出,此时可用手捏住步进电机轴,感受轴的转动。
尽管步进电机已经得到了广泛的应用,但是步进电机与一般的直流电机、交流电机不同,它是一种常规电机。控制系统必须由双环脉冲信号、功率驱动电路等组成才能使用。所以,使用好的步进电机是很不容易的,它涉及到很多专业知识,如机械,电机,电子和计算机。
