二相、三相、四相、五相步进电机细分分别多少
发布时间：2020-11-10 03:58:21
首先，步进角的概念是，正常的二相步进电机步进角为1.8°，三相步进电机为1.2°，四相步进电机为0.9°
(两相步进电机的基本步进角为1.8°，即脉冲为1.8°，未细分为200脉冲为360°，细分为驱动器正确控制电机的相电流产生，与电机无关，细分为10°，脉冲电机为0.18°，即2000脉冲为360°不同制造商的细分驱动精度可能大不相同。细分越大，精度越难控制。以下类推。三相步进电机的基本步进角为1.2°，即脉冲为1.2°，未细分为300脉冲为360°，细分为10脉冲为0.12°，即3000脉冲为360°，以下类推。电机实际使用时，转速要求高，精度和稳定性要求低时，无需选择高细分。实际使用时，转速低时，请选择大细分，确保光滑，减少振动和噪音。中所述情节，对概念设计中的量体体积进行分析一距角对应脉冲，即接收脉冲，旋转步距角。

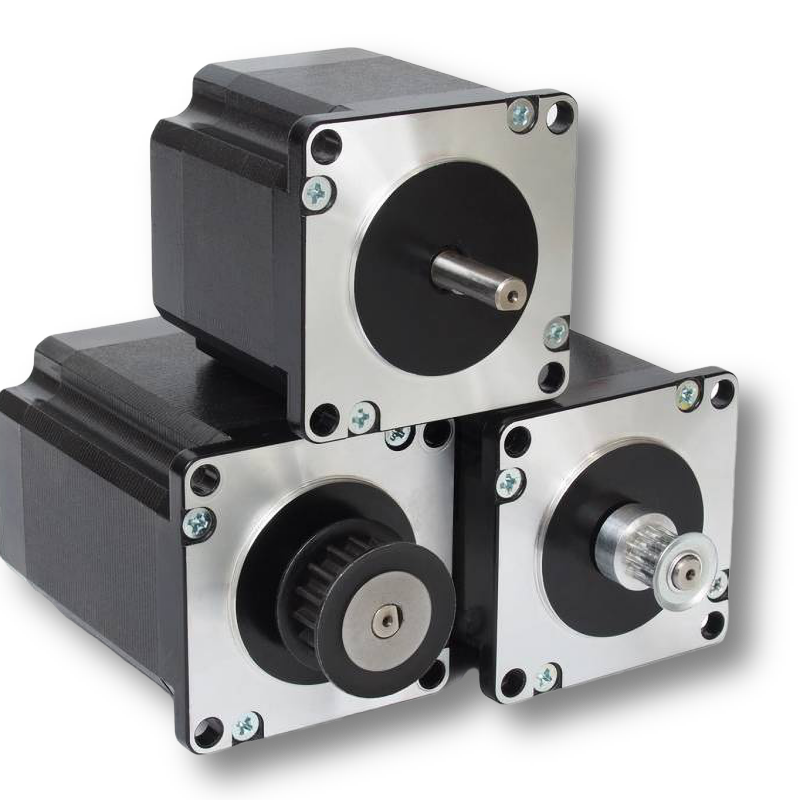

例如，以57步进电机的驱动器为例，支持1、2、4、8、16、32细分，步距角为1.8°，如果设定不细分，则旋转360°，需要旋转200步距角，即接收200脉冲波。假设4细分，旋转360°需要800个脉冲波。许多用户错误地认为步进电机驱动器的细分越高，步进电机的精度越高，实际上步进电机驱动器的细分越高，可以达到60000个脉冲旋转，但步进电机实际上无法区分这个精度，当驱动器设定为60000个脉冲/旋转时，步进电机驱动器接受几个脉冲，步进电机不能提高步进电机的精度。如果没有细分，步进电机每次接受脉冲，就会旋转步距角。加入驱动器细分后，每次发出脉冲，马达旋转的角度=步距角/细分数。
