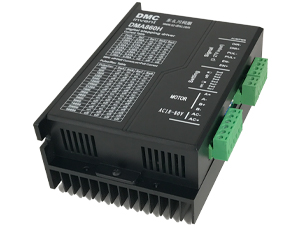

低压三相驱动器3DMA860H
型号：3DMA860H
名称：低压三相驱动器3DMA860H
简介：
3DMA860H 产品是利记SBO公司采用先进的 DSP 控制芯片与独特的控制电路结合一起所构成的新一代智能数字式细分型步进电机驱动器。基于精密的PID 电流控制算法设计，高速大力矩输出。静止时动态电流自动减半，使电机温升大为降低，最大限度发挥电机的性能。用户可以设置1~128 细分。低、 中、高速运行都非常平稳，几乎没有振动和噪音，完全解决了步进电机低速振动和噪音的缺陷。驱动器内部集成了参数自动调整功能 ， 能够针对不同参数电机自动生成最优的运行参数。
- 规格参数
- 产品特点
- 产品尺寸图
- 匹配产品
- 应用领域
- 资料下载
控制信号端口：
| 端子 | 符合 | 名称 | 说明 |
| 1 | PU+ | 脉冲输入正 | 4-28V信号电压自适应 |
| 2 | PU- | 脉冲输入负 | |
| 3 | DIR+ | 方向输入正 | 4-28V信号电压自适应 |
| 4 | DIR- | 方向输入负 | |
| 5 | EN+ | 使能输入正 | 4-28V信号电压自适应 |
| 6 | EN- | 使能输入负 |
端子 | 符号 | 名称 | 说明 |
1 | AC+ | 直流电源输入正 | DC20-100V或AC19-90V |
2 | AC- | 直流电源输入负 | |
3 | A+ | 电机A相绕组正 | 接线对调A+,A-可以改变电机转向 |
4 | A- | 电机A相绕组负 | |
5 | B+ | 电机B相绕组正 | 接线对调B+,B-可以改变电机转向 |
6 | B- | 电机B相绕组负 |
电流设定：
| 输出电流 | 参考电流 | SW1 | SW2 | SW3 |
| 2.40A | 2.00 | on | on | on |
| 3.08A | 2.57 | off | on | on |
| 3.77A | 3.14 | on | off | on |
| 4.45A | 3.71 | off | off | on |
| 5.14A | 4.28 | on | on | off |
| 5.83A | 4.86 | off | on | off |
| 6.53A | 5.43 | on | off | off |
| 7.20A | 6.00 | off | off | off |
细分设定：
| 步数/转 | SW5 | SW6 | SW7 | SW8 |
| 400 | on | on | on | on |
| 800 | off | on | on | on |
| 1600 | on | off | on | on |
| 3200 | off | off | on | on |
| 6400 | on | on | off | on |
| 12800 | off | on | off | on |
| 25600 | on | off | off | on |
| 51200 | off | off | off | on |
| 1000 | on | on | on | off |
| 2000 | off | on | on | off |
| 4000 | on | off | on | off |
| 5000 | off | off | on | off |
| 8000 | on | on | off | off |
| 10000 | off | on | off | off |
| 20000 | on | off | off | off |
| 40000 | off | off | off | off |
● 体积精巧、效率高;优秀的电流控制算法使电机达到最佳的输出表现
● 宽电压，交直流电源通用，最高电压可达AC90V
● 自带散热风扇,智能温度控制
● 超低振动、低噪音;自动计算共振点，有效抑制电机在中低速时的噪音和振动
● 低价格、高性能;良好的性价比，是仅使用脉冲/方向进行运动控制客户的上佳选择
● 温升低、长寿命;精密电流控制使电机温升较低
● 干扰频率滤波;光电隔离差分信号输入，脉冲响应频率最高可达250kHz
● 选配合适的步进电机，最高可达3000rpm
● 信号端口4～28V自适应，无须加限流电阻保护端口
● 功能强、返修率低;采用进口工业级元器件技术成熟稳定，过压、欠压、过流、短路等保护功能
