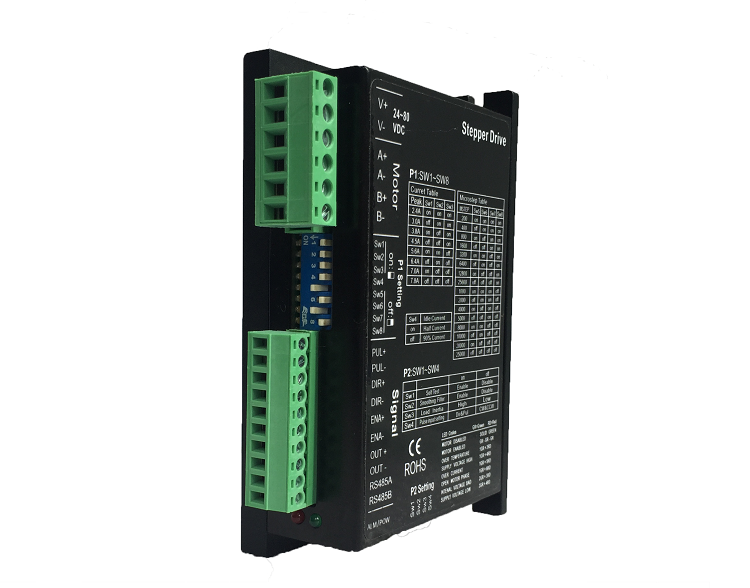

FD880R数字式细分型两相步进驱动
型号：FD880R
名称：FD880R数字式细分型两相步进驱动
简介：
FD880R产品是利记SBO公司采用先进的DSP控制芯片与独特的控制电路结合 一起所构成的新一代智能数字式细分型步进电机驱动器，基于精密的PID电流控制算法设计，高速大力矩输出，静止时动态电流自动减半，使电机温升大为降低，最大限度发挥电机的性能，用户可以设置1—12细分，低中，高速运行都非常平稳，几乎没有振动和噪音，安全解决了步进电机低速振动和噪音的缺陷，驱动器内部集成了参数自动调整功能，能针对不同参数电机自动生成最优的运行参数。
- 规格参数
- 产品特点
- 产品尺寸图
- 匹配产品
- 应用领域
- 资料下载
控制信号端口：
| 端子 | 符合 | 脉冲 | 说明 |
| 1 | PU+ | 脉冲输入正 | 4-28V信号电压自适应 |
| 2 | PU- | 脉冲输入负 | |
| 3 | DIR+ | 方向输入正 | 4-28V电压自适应 |
| 4 | DIR- | 方向输入负 | |
| 5 | EN+ | 使能输入正 | 4-27V信号电压自适应 |
| 6 | EN- | 使能输入负 | |
| 7 | OUT+ | 报警输出负 | 光耦集电极输出 |
| 8 | OUT- | 报警输出负 |
| 端子 | 符合 | 名称 | 说明 |
| 1 | V+ | 直流电源输入正 | DC20-80V |
| 2 | V- | 直流电源输入负 | 0V |
| 3 | A+ | 电机A相绕组正 | 接线对调A+,A-可以改变电机转向 |
| 4 | A- | 电机A相绕组负 | |
| 5 | B+ | 电机B相绕组正 | 接线对调B+,B-可以改变电机转向 |
| 6 | B | 电机相绕组负 |
电流设定：
| 输出电流 | SW1 | SW2 | SW3 |
| 2.4A | on | on | on |
| 3.0A | off | on | on |
| 3.8A | on | off | on |
| 4.5A | off | off | on |
| 5.6A | on | on | off |
| 6.4A | off | on | off |
| 7.0A | on | off | off |
| 7.8A | off | off | off |
细分设定：
| 步数/转 | SW5 | SW6 | SW7 | SW8 |
| 200 | on | on | on | on |
| 400 | off | on | on | on |
| 800 | on | off | on | on |
| 1600 | off | off | on | on |
| 3200 | on | on | off | on |
| 6400 | off | on | off | on |
| 12800 | on | off | off | on |
| 25600 | off | off | off | on |
| 1000 | on | on | on | off |
| 2000 | off | on | on | off |
| 4000 | on | off | on | off |
| 5000 | off | off | on | off |
| 8000 | on | on | off | off |
| 10000 | off | on | off | off |
| 20000 | on | off | off | off |
| 250000 | off | off | off | off |
●体积精巧，效率高：优秀的电流控制算法使电机达到最佳的输出表现
●超低振动，低噪音：自动计算共振点，有效抑制电机在中低速时的噪音和振动
●低价格，高性能：良好的性价比，是仅使用脉冲/方向进行运动控制客户的上佳选择
●无温升，长寿命：精密控制使电机温升较低
●干扰频率滤波：光电隔离差分信号输入，脉冲响应频率最高可达2MHz
●选配合适的步进电机，最高可达3000rp
●信号端口4-28V自适应，无须加限流电阻保护端口
●功能强，返修率低：采用进口工业级元器件技术成熟稳定，过压，欠压，过流，短路等保护功能
●支持DMC2配置软件平台，方便有特殊要求客户对驱动器进行配置
●FD880C支持RS485网络通信运行控制
