60mm直流无刷伺服电机
型号：60mm
名称：60mm直流无刷伺服电机
简介：
利记SBO60mm直流无刷（伺服） 电机，基于业界先进的磁路设计方案。在选材上，采用稀土材料转子及斜绕组专业技术的有机结合，确保工业级直流无刷电机的输出力矩及动态响应指标最高。无刷电子换向，没有换向火花，安全、环保。没有齿槽效应，转子经动态平衡，运行宁静、平滑。可内置驱动器电路、编码器；也很方便匹配不同的高精密行星齿轮减速箱，获得低转速时更大力矩输出。
- 规格参数
- 产品特点

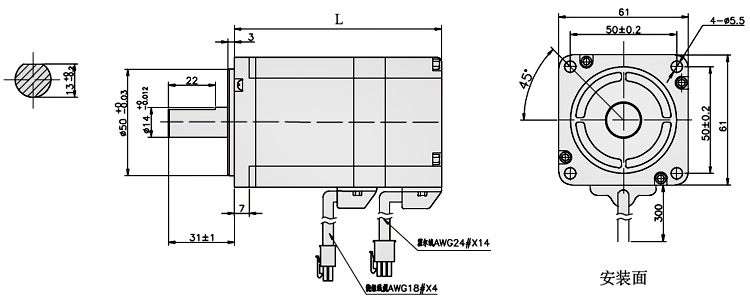

- 产品尺寸图
- 匹配产品
- 应用领域
- 资料下载
型号 | 机座尺寸（mm） | 额定功率（W） | 电机长度 | 额定电压（VDC） | 额定转矩（Nm） | 额定电流（A） | 额定转速（rpm） | 编码器 |
（mm） | ||||||||
60BL100-1000 | 60 | 200 | 100 | 24V | 0.64 | 11 | 3000 | 1000P-R(2500P-R可选) |
60BL120-1000 | 60 | 300 | 120 | 36V | 0.96 | 11 | 3000 | 1000P-R(2500P-R可选) |
60BL140-1000 | 60 | 400 | 140 | 48V | 1.28 | 11 | 3000 | 1000P-R(2500P-R可选) |
● 启动电压稳定，体积小，扭力大，噪音低，寿命长，效率高，精度准，节能环保，可满足自动化行业不同工况的使用。
● 工作电压 、 运行转速可根据用户需求订制。
● 输出轴径 、轴长、及出轴方式可根据用户需求订制。
● 电机极对数、霍尔传感器角度可根据用户需求订制。
● 用户可选择有、无霍尔驱动。
● 可选配：减速结构、刹车器、内置驱动器、编码器。
● 端盖可用铝合金或不锈钢材料。
● 轴承型式：含油轴承或滚动轴承。
● 电机顺时针或逆时针旋转皆可。
电机接线顺序:
项目 | 编码器接线 | 电机接线 | |||||||||||||||
序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 1 | 2 | 3 |
颜色 | 红 | 黑 | 黄 | 黄白 | 绿 | 绿白 | 蓝 | 蓝白 | 棕 | 棕白 | 灰 | 灰白 | 橙 | 橙白 | 黄 | 绿 | 蓝 |
相序 | +5V | GND | U+ | U- | V+ | V- | W+ | W- | A+ | A- | B+ | B- | Z+ | Z- | U | V | W |
● 驱动器：PMS718A
● 电 源：通用直流电源输入
