57步进电机系列 两相
型号：57mm

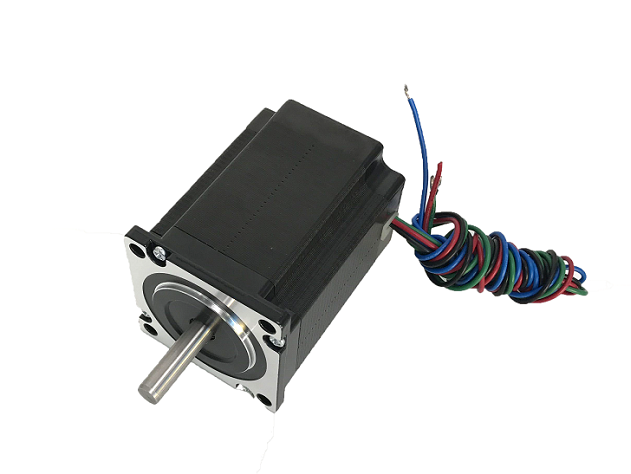

名称：57步进电机系列 两相
简介：
57mm系列两相混合式步进电机，基于业界先进的磁路设计方案。在选材上，采用耐高温永磁体和优质冷轧钢片制造，选用日本NMB或NSK轴承，电机表面经喷塑或铝壳密封处理。
- 规格参数
- 产品特点
- 产品尺寸图
- 匹配产品
- 应用领域
- 资料下载
57步进电机规格参数
| 项目 | 技术参数 |
| 步距角 | 1.8° |
| 步距角精度 | ±5%（整步，空载） |
| 电阻精度 | ±10%（@20°） |
| 电感精度 | ±20%( 1KHz) |
| 温升 | 80℃Max.(额定电流，2相通电) |
| 环境温度 | -20°～ + 50℃ |
| 绝缘电阻 | 100MΩMin.500VDC |
| 耐压 | 500VAC/Min |
| 径向间隙 | 0.02mmMax.(450g负载) |
| 轴向间隙 | 0.08 mmMax.(450g负载) |
| 径向最大负载 | 75N(距法兰面20mm) |
| 轴向最大负载 | 15N |
型号参数：
| 型号 | 接线方式 | 步距角 （度） | 额定电流(A) | 相电阻(Ω) | 相电感 (mH) | 保持转矩 (N.M) | 转子惯量(g.c㎡) | 机身长 (mm) | 轴径(mm) | 引线数 |
| 57HS09 | 串联 | 1.8 | 1.98 | 1.60 | 4.80 | 0.98 | 300 | 56 | 6.35 | 4or8 |
| 并联 | 3.96 | 0.40 | 1.20 | |||||||
| 57HS18 | 串联 | 1.8 | 2.82 | 1.40 | 6.40 | 1.89 | 480 | 76 | 6.35ro8 | 4or8 |
| 并联 | 5.65 | 0.35 | 1.60 | |||||||
| 57HS22 | 串联 | 1.8 | 2.82 | 1.40 | 6.00 | 2.50 | 520 | 84 | 8 | 4or8 |
| 并联 | 5.65 | 0.35 | 1.50 | |||||||
| 57HS30 | 1.8 | 2.80 | 2.10 | 10.00 | 3.00 | 650 | 115 | 8 | 4 |
该系列步进电机具有输出转矩大、低温升、低噪声、低振动的特点，可靠性和稳定性高。
电机运行平稳，无明显的振荡区，可满足自动化行业不同工况的使用。
●双极性 1.8°
●机座号：57
●保持转矩：0.90~3.00N.M
●输出转矩大 ，高转速
●电机发热小，噪音低，效率高
●高速停止平稳快速，无零速振荡运行平稳，振动噪声小
●响应速度快，适合频繁启停的场合

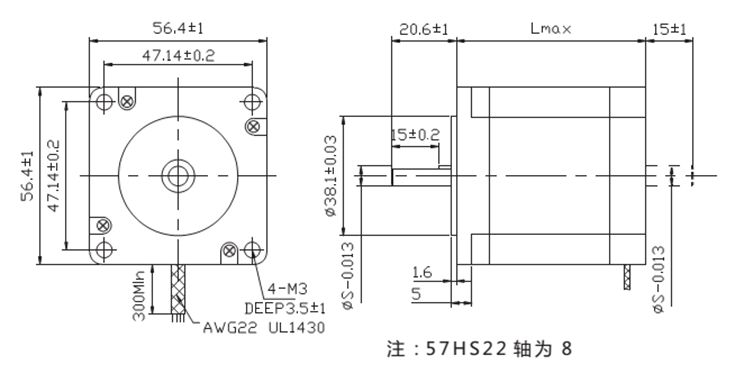

57步进电机尺寸图：

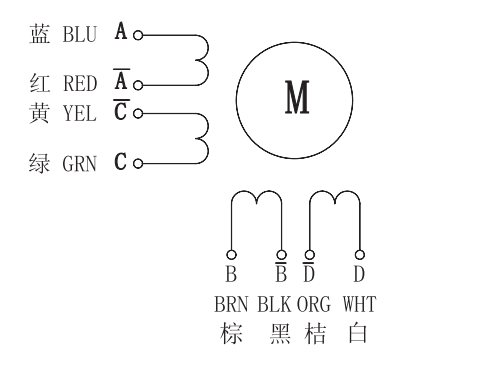

57步进电机接线图：
